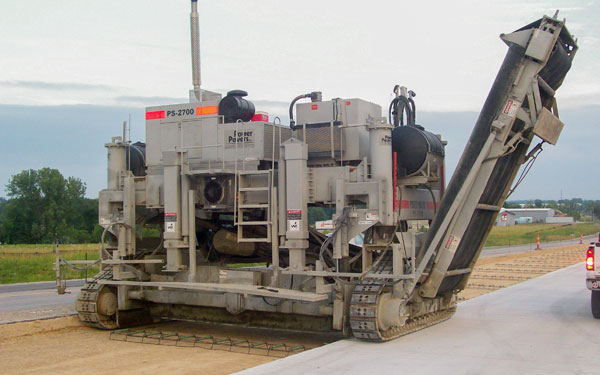

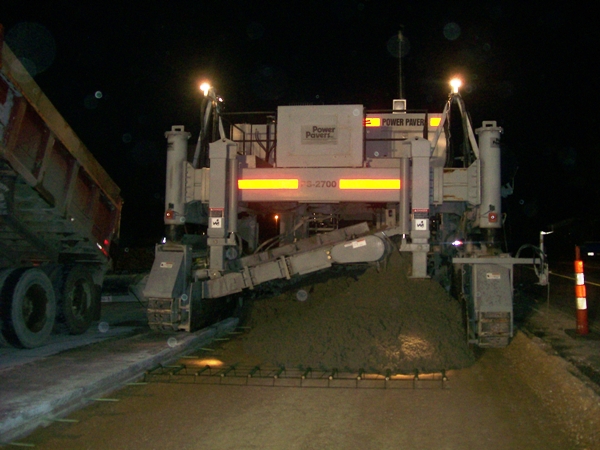

Colocadora / Esparcidora PS-2700
Características del Producto:
MOTOR DIESEL
Motor Cummins 6CTAA8.3 @ 2,200 rpm, 230hp (172kw). Cuatro tiempos, 6 cilindros, 4.3” (119.2mm) de diámetro del cilindro, 5” (127mm) de carrera del pistón, desplazamiento de 439 pulgadas cúbicas (8.3 litros), sistema eléctrico de 12 volts, con alternador de 105 amp.
SISTEMA DE CONTROL DE MANDO
Dos orugas de alta resistencia de 14’(4.27m), con un ancho de 14” (36cm), orugas de triple garra con placa de acero. Componentes de las orugas con uniones selladas, rodillos lubricados de por vida y ajuste de tensión hidráulico del tipo pistola de inyección de grasa.
Velocidad de Pavimentación……………… 0-36 fpm (0-11 mpm)
Velocidad de Traslado………………. 0-69 fpm (0-21 mpm)
Espacio lateral (distancia entre la orilla de la losa y la parte exterior de la oruga) 27” (69.56cm) con motores estándar de dos velocidades. Con motores de una sola velocidad la distancia es de 24.75” (62.86cm).
BASTIDOR PRINCIPAL
Bastidor principal de 20” (50.8cm) ajustable hidráulicamente hasta 9’ (2.74m), proporcionando rangos estándar de ancho para colocar y esparcir desde 12’(3.66m) hasta 27’(8.23m).
Extensiones opcionales expanden el ancho para esparcir a 32’(9.75m). Patas de carga controladas hidráulicamente. Armado rápido en el esparcidor para facilitar los cambios de ancho.
ACEITE HIDRAULICO Y FILTRACION
Tanque principal del hidráulico con indicador visual de 230 galones (870 litros de capacidad). La filtración consiste de tres filtros de succión y cuatro filtros roscados de 10 micrones. Filtros en línea sobre sensores hidráulicos.
CONTROL DE PENDIENTE Y NIVEL
Todo el sistema de control del hidráulico es completamente proporcional.
Bomba de flujo y presión compensada proporciona hidráulico directamente a la servo válvulas de control proporcional.
El equipo de control permite el uso de doble línea guía o “sujetar a una elevación” de referencia .
Modo manual o automático es seleccionado por el operador.
DIRECCION
El operador selecciona si el control el manual o automático.
Las orugas permiten girar de reversa solo en modo manual.
Sistema de dirección totalmente automático, proporcional, por medio de sensores haciendo referencia a la línea guía.
Se surten conexiones para ubicar el sensor de dirección al lado izquiero o derecho, solo opera de un lado. Auto reversa opcional disponible.
CONSOLA DEL OPERADOR
Todas las funciones de la máquina se encuentran al alcance del operador.
BANDA TRANSPORTADORA
Banda vulcanizada sin uniones de 60” (152.4cm) de ancho, 4 capas y 9/16” (14.3mm) de espesor. Velocidad de 414 fpm (126.19 mpm). Se puede montar en el lado derecho o izquierdo. Se retrae en menos de 7 segundos.
GUSANO ESPARCIDOR
Gusano de 18” (45.7cm) de diámetro, bi-partido, reversible, revestido con material tratado térmicamente. Cada lado cuenta con regulación de velocidad y accionamiento independiente. Gusanos y cuchilla pre niveladora se mueven juntos para formar la corona. Los gusanos esparcidores y cuchilla están sincronizados con el sistema de auto nivelación; en cualquier momento se pueden independizar manualmente. El gusano se hace mas ancho por medio de secciones. Viga de la cuchilla esparcidora se amplía de manera telescópica. La profundidad de esparcido de la PS-2700 va desde 16” (40.64cm) arriba de la oruga a 8” (20.32cm) por debajo de la oruga. Motores hidráulicos de alto rendimiento de 29.9 pulgada cúbicas (489.97cc) con reducción de potencia de 3.27 a 1 para mover concreto de bajo revenimiento en anchos de 32’(9.75m).
SISTEMA DE LIMPIEZA
Bomba de accionamiento hidráulico de 4 gpm (15.15 lpm) produce 2000 psi (544.3 kpa) de presión de agua para limpieza y uso general. La capacidad de almacenamiento de agua en la máquina es de 220 galones (832.79 litros).
Motor Cummins 6CTAA8.3 @ 2,200 rpm, 230hp (172kw). Cuatro tiempos, 6 cilindros, 4.3” (119.2mm) de diámetro del cilindro, 5” (127mm) de carrera del pistón, desplazamiento de 439 pulgadas cúbicas (8.3 litros), sistema eléctrico de 12 volts, con alternador de 105 amp.
SISTEMA DE CONTROL DE MANDO
Dos orugas de alta resistencia de 14’(4.27m), con un ancho de 14” (36cm), orugas de triple garra con placa de acero. Componentes de las orugas con uniones selladas, rodillos lubricados de por vida y ajuste de tensión hidráulico del tipo pistola de inyección de grasa.
Velocidad de Pavimentación……………… 0-36 fpm (0-11 mpm)
Velocidad de Traslado………………. 0-69 fpm (0-21 mpm)
Espacio lateral (distancia entre la orilla de la losa y la parte exterior de la oruga) 27” (69.56cm) con motores estándar de dos velocidades. Con motores de una sola velocidad la distancia es de 24.75” (62.86cm).
BASTIDOR PRINCIPAL
Bastidor principal de 20” (50.8cm) ajustable hidráulicamente hasta 9’ (2.74m), proporcionando rangos estándar de ancho para colocar y esparcir desde 12’(3.66m) hasta 27’(8.23m).
Extensiones opcionales expanden el ancho para esparcir a 32’(9.75m). Patas de carga controladas hidráulicamente. Armado rápido en el esparcidor para facilitar los cambios de ancho.
ACEITE HIDRAULICO Y FILTRACION
Tanque principal del hidráulico con indicador visual de 230 galones (870 litros de capacidad). La filtración consiste de tres filtros de succión y cuatro filtros roscados de 10 micrones. Filtros en línea sobre sensores hidráulicos.
CONTROL DE PENDIENTE Y NIVEL
Todo el sistema de control del hidráulico es completamente proporcional.
Bomba de flujo y presión compensada proporciona hidráulico directamente a la servo válvulas de control proporcional.
El equipo de control permite el uso de doble línea guía o “sujetar a una elevación” de referencia .
Modo manual o automático es seleccionado por el operador.
DIRECCION
El operador selecciona si el control el manual o automático.
Las orugas permiten girar de reversa solo en modo manual.
Sistema de dirección totalmente automático, proporcional, por medio de sensores haciendo referencia a la línea guía.
Se surten conexiones para ubicar el sensor de dirección al lado izquiero o derecho, solo opera de un lado. Auto reversa opcional disponible.
CONSOLA DEL OPERADOR
Todas las funciones de la máquina se encuentran al alcance del operador.
BANDA TRANSPORTADORA
Banda vulcanizada sin uniones de 60” (152.4cm) de ancho, 4 capas y 9/16” (14.3mm) de espesor. Velocidad de 414 fpm (126.19 mpm). Se puede montar en el lado derecho o izquierdo. Se retrae en menos de 7 segundos.
GUSANO ESPARCIDOR
Gusano de 18” (45.7cm) de diámetro, bi-partido, reversible, revestido con material tratado térmicamente. Cada lado cuenta con regulación de velocidad y accionamiento independiente. Gusanos y cuchilla pre niveladora se mueven juntos para formar la corona. Los gusanos esparcidores y cuchilla están sincronizados con el sistema de auto nivelación; en cualquier momento se pueden independizar manualmente. El gusano se hace mas ancho por medio de secciones. Viga de la cuchilla esparcidora se amplía de manera telescópica. La profundidad de esparcido de la PS-2700 va desde 16” (40.64cm) arriba de la oruga a 8” (20.32cm) por debajo de la oruga. Motores hidráulicos de alto rendimiento de 29.9 pulgada cúbicas (489.97cc) con reducción de potencia de 3.27 a 1 para mover concreto de bajo revenimiento en anchos de 32’(9.75m).
SISTEMA DE LIMPIEZA
Bomba de accionamiento hidráulico de 4 gpm (15.15 lpm) produce 2000 psi (544.3 kpa) de presión de agua para limpieza y uso general. La capacidad de almacenamiento de agua en la máquina es de 220 galones (832.79 litros).
DIMENSIONES DE OPERACION
| Profundidad máxima de esparcido | 14” (35.56cm) |
| Ancho de esparcido | 12’ (3.66m) a 27’ (823m) |
| Ancho opcional de esparcido | 32’ (9.75m) |
| Ancho total | 54” (1.37m) mas ancho que el ancho de pavimentación |
| Largo | 14’ (4.27m) |
| Peso con ancho de pavimentación de 24’ (7.32m) | 58,380 lbs. (26,480.23 kg) |
| Peso con ancho de pavimentación de 28’ (8.53m) | 60,480 lbs. (27,432.76 kg) |
DIMENSIONES DE TRANSPORTACION
| Ancho de transportación | 14’ (4.27m) |
| Ancho de transportación (sin orugas) | 12’ (3.66m) |
| Largo | 54” (1.47m) mas largo que el ancho de pavimentación |
| Peso | 58,380 lbs. (26,480.23 kg) to 62,580 lbs. (28,385 kg) El peso variará dependiendo del ancho de pavimentación. |
CAPACIDADES PARA SERVICIO Y RE-ABASTECIMIENTO
| Litros | Galones | |
| Tanque de Combustible | 359.91 | 95 |
| Tanque Aceite Hidráulico | 1040.97 | 275 |
| Aceite Motor | 16.3 | 4.3 |
| Enfriador Motor | 62.46 | 16.5 |
| Suministro Auxiliar de Agua | 832.79 | 220 |
EQUIPO OPCIONAL
- Auto-reversa
- Kit de expansión para el tractor y el esparcidor hasta 32’(975m)
- Motores de una velocidad para las orugas
- Zapatas de las orugas de poliuretano de 14” (35.56cm)
