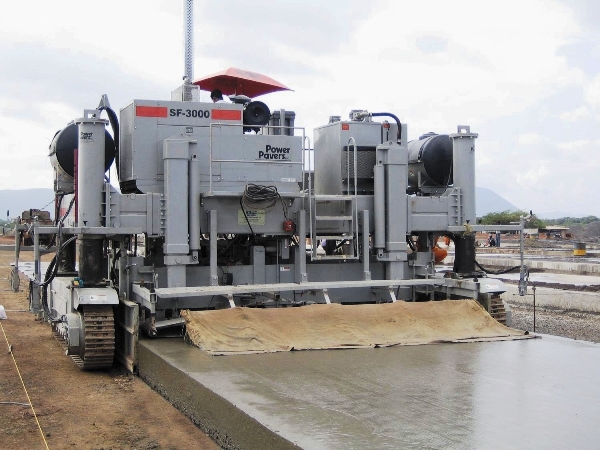

Pavimentadora de Cimbra Deslizante SF-3000
Características del Producto:
MOTOR DIESEL
Motor Cummins QSB6.7 Tier 3, enfriado por agua, turbocargado, post-enfriado con 260 HP (193kw) @ 2200 RPM. Seis cilindros en línea, desplazamiento de 6.7 litros (409 pulgadas cúbicas), con sistema eléctrico de 12 volts y alternador de 130.
SISTEMA DE CONTROL DE MANDO
Dos orugas de alta resistencia de 14′ (4.27m), con un ancho de 14” (35.6cm), orugas de triple garra con placa de acero. Componentes de las orugas con uniones selladas, rodillos lubricados de por vida y ajuste de tensión hidráulico del tipo pistola de inyección de grasa.
Velocidad de Pavimentación….0-36 fpm (11 mpm)
Velocidad de Traslado…..0-69 fpm (21 mpm)
Espacio lateral (distancias entre la orilla de la losa y la parte exterior de la oruga) 30” (76.20cm) con motores estándar de dos velocidades.
BASTIDOR PRINCIPAL
Bastidor principal de 20” (50.8cm) ajustable hidráulicamente hasta 9′ (2.74m). Extensiones expanden el ancho de pavimentación a 27’(8.23m). Extensiones opcionales expanden el kit de pavimentación a 32’(9.75m).
Patas de carga estándar controladas hidráulicamente
Armado rápido para cambios en ancho de pavimentación.
ACEITE HIDRAULICO Y FILTRACION
Tanque principal del hidráulico con indicador visual, de 200 galones (757 litros de capacidad).
Tres filtros de succión y cuatro filtros roscados de 10 micrones.
Filtros en línea sobre sensores hidráulicos.
SISTEMA DE LIMPIEZA
Bomba de accionamiento hidráulico de 4 gpm (15.14-lpm) produce 2000 psi (138bar) de presión de agua para limpieza y uso general.
La capacidad de almacenamiento de agua en la máquina es de 220 galones (833 litros).
CONTROL DE PENDIENTE Y NIVEL
La elevación automática de la máquina se mantiene hidráulicamente por medio de los postes localizados en cada oruga. Se controla por medio de cuatro sensores ya sean eléctricos o hidráulicos referenciados a la línea de nivel.
Modo manual o automático es seleccionado por el operador.
DIRECCION
El operador selecciona si el control es manual o automático.
Las orugas permiten girar de reversa solo en modo manual.
Sistema de dirección totalmente automático, proporcional, por medio de sensores, haciendo referencia a la línea guía.
Se surten conexiones para ubicar el sensor de dirección a lado izquierdo o drecho. Solo opera de un lado.
Auto reversa opcional disponible.
GUSANO ESPARCIDOR
Gusano de 18” (45.7cm) de diámetro, bi-partido, reversible, revestido con material tratado térmicamente.
Cada lado cuenta con regulación de velocidad y accionamiento independiente.
Motores hidráulicos de alto rendimiento de 29.9 pulgada cúbicas (490cc) con reducción de potencia de 3.27 a 1 para mover concreto de bajo revenimiento en anchos de 32’(9.75)
Los gusanos esparcidores estan sincronizados con el sistema de auto nivelación; en cualquier momento se puede independizar manualmente para controlar el flujo del concreto a los vibradores y sección del compactador, ubicados al frente de la plancha.
Gusanos y cuchilla pre niveladora se mueven juntas para formar la corona.
Armado rápido para cambios en el ancho de pavimentación. El gusano se amplía por sección.
VIBRADORES HIDRAULICOS
Vibradores de pavimentación hidráulicos con cabezal de forma de “L” y diámetro de 2.25” (5.7cm) con controles individuales de presión compensada (hasta 24 controles)
La máquina estándar cuenta con 16 vibradores hidráulicos con válvulas reguladoras de flujo individuales de presión compensada localizadas en la consola (hasta 24 vibradores)
El ajuste vertical es controlado por el operador por medio del sistema de elevación hidráulico.
Placas deflectoras removibles entre vibradores para uso en sobre elevaciones.
BARRA COMPACTADORA
Barra compactadora de accionamiento hidráulico con regulación de velocidad por el operador.
Las barras compactadoras trabajan escalonadas para una pavimentación mas sencilla
Las barras compactadoras son coronables automáticamente con la plancha
Doble barra compactadora previene la formación de costras en la cámara de vibración
PLANCHA
Plancha de 46” (1.17m) cornable para configuraciones rectas o con pendiente.
La plancha se ajusta automáticamente a variaciones en el nivel del terreno de hasta 24” (60.9cm) durante el proceso de pavimentación.
Plancha terminadora sobre dimensionada para compensar la esquina de la losa por el revenimiento.
La plancha, orugas y cimbras laterales se ajustan automáticamente sin alterar el nivel de trabajo, ya sea andando ambas orugas sobre la base o una sobre base y otra sobre losa adjunta o ambas sobre losas adjuntas.
CIMBRAS LATERALES
Cimbras laterales de 30” (76cm) de altura para contener suficiente concreto durante vaciados profundos.
Las cimbras laterales se extienden hidráulicamente para facilitar el acomodo de la cimbra sobre lo tendido el día anterior y comenzar a trabajar.
Las cimbras laterales se elevan hidráulicamente hasta 2” (5cm) para traslado sobre terrenos desnivelados.
Los controles para las cimbras laterales se encuentran tanto a nivel de piso como en la consola.
Motor Cummins QSB6.7 Tier 3, enfriado por agua, turbocargado, post-enfriado con 260 HP (193kw) @ 2200 RPM. Seis cilindros en línea, desplazamiento de 6.7 litros (409 pulgadas cúbicas), con sistema eléctrico de 12 volts y alternador de 130.
SISTEMA DE CONTROL DE MANDO
Dos orugas de alta resistencia de 14′ (4.27m), con un ancho de 14” (35.6cm), orugas de triple garra con placa de acero. Componentes de las orugas con uniones selladas, rodillos lubricados de por vida y ajuste de tensión hidráulico del tipo pistola de inyección de grasa.
Velocidad de Pavimentación….0-36 fpm (11 mpm)
Velocidad de Traslado…..0-69 fpm (21 mpm)
Espacio lateral (distancias entre la orilla de la losa y la parte exterior de la oruga) 30” (76.20cm) con motores estándar de dos velocidades.
BASTIDOR PRINCIPAL
Bastidor principal de 20” (50.8cm) ajustable hidráulicamente hasta 9′ (2.74m). Extensiones expanden el ancho de pavimentación a 27’(8.23m). Extensiones opcionales expanden el kit de pavimentación a 32’(9.75m).
Patas de carga estándar controladas hidráulicamente
Armado rápido para cambios en ancho de pavimentación.
ACEITE HIDRAULICO Y FILTRACION
Tanque principal del hidráulico con indicador visual, de 200 galones (757 litros de capacidad).
Tres filtros de succión y cuatro filtros roscados de 10 micrones.
Filtros en línea sobre sensores hidráulicos.
SISTEMA DE LIMPIEZA
Bomba de accionamiento hidráulico de 4 gpm (15.14-lpm) produce 2000 psi (138bar) de presión de agua para limpieza y uso general.
La capacidad de almacenamiento de agua en la máquina es de 220 galones (833 litros).
CONTROL DE PENDIENTE Y NIVEL
La elevación automática de la máquina se mantiene hidráulicamente por medio de los postes localizados en cada oruga. Se controla por medio de cuatro sensores ya sean eléctricos o hidráulicos referenciados a la línea de nivel.
Modo manual o automático es seleccionado por el operador.
DIRECCION
El operador selecciona si el control es manual o automático.
Las orugas permiten girar de reversa solo en modo manual.
Sistema de dirección totalmente automático, proporcional, por medio de sensores, haciendo referencia a la línea guía.
Se surten conexiones para ubicar el sensor de dirección a lado izquierdo o drecho. Solo opera de un lado.
Auto reversa opcional disponible.
GUSANO ESPARCIDOR
Gusano de 18” (45.7cm) de diámetro, bi-partido, reversible, revestido con material tratado térmicamente.
Cada lado cuenta con regulación de velocidad y accionamiento independiente.
Motores hidráulicos de alto rendimiento de 29.9 pulgada cúbicas (490cc) con reducción de potencia de 3.27 a 1 para mover concreto de bajo revenimiento en anchos de 32’(9.75)
Los gusanos esparcidores estan sincronizados con el sistema de auto nivelación; en cualquier momento se puede independizar manualmente para controlar el flujo del concreto a los vibradores y sección del compactador, ubicados al frente de la plancha.
Gusanos y cuchilla pre niveladora se mueven juntas para formar la corona.
Armado rápido para cambios en el ancho de pavimentación. El gusano se amplía por sección.
VIBRADORES HIDRAULICOS
Vibradores de pavimentación hidráulicos con cabezal de forma de “L” y diámetro de 2.25” (5.7cm) con controles individuales de presión compensada (hasta 24 controles)
La máquina estándar cuenta con 16 vibradores hidráulicos con válvulas reguladoras de flujo individuales de presión compensada localizadas en la consola (hasta 24 vibradores)
El ajuste vertical es controlado por el operador por medio del sistema de elevación hidráulico.
Placas deflectoras removibles entre vibradores para uso en sobre elevaciones.
BARRA COMPACTADORA
Barra compactadora de accionamiento hidráulico con regulación de velocidad por el operador.
Las barras compactadoras trabajan escalonadas para una pavimentación mas sencilla
Las barras compactadoras son coronables automáticamente con la plancha
Doble barra compactadora previene la formación de costras en la cámara de vibración
PLANCHA
Plancha de 46” (1.17m) cornable para configuraciones rectas o con pendiente.
La plancha se ajusta automáticamente a variaciones en el nivel del terreno de hasta 24” (60.9cm) durante el proceso de pavimentación.
Plancha terminadora sobre dimensionada para compensar la esquina de la losa por el revenimiento.
La plancha, orugas y cimbras laterales se ajustan automáticamente sin alterar el nivel de trabajo, ya sea andando ambas orugas sobre la base o una sobre base y otra sobre losa adjunta o ambas sobre losas adjuntas.
CIMBRAS LATERALES
Cimbras laterales de 30” (76cm) de altura para contener suficiente concreto durante vaciados profundos.
Las cimbras laterales se extienden hidráulicamente para facilitar el acomodo de la cimbra sobre lo tendido el día anterior y comenzar a trabajar.
Las cimbras laterales se elevan hidráulicamente hasta 2” (5cm) para traslado sobre terrenos desnivelados.
Los controles para las cimbras laterales se encuentran tanto a nivel de piso como en la consola.
DIMENSIONES DE PAVIMENTACION
| Profundidad de Pavimentación Estándar | 20” (50cm) |
| Ancho de Pavimentación Estándar | 12’ (3.65m) to 27’ (8.23m) |
| Ancho de Pavimentación Opcional | To 32’ (9.75m) |
| Altura | 10’-6” (3.2m) |
| Ancho Total | 54” (137cm) Mas ancho que el ancho de pavimentación |
| Largo | 16’-6” (5.02m) |
| Peso | 65,000 lbs. (29,484 kg) a 75,000 lbs. (34,020 kg)El peso variará dependiendo del ancho de pavimentación |
DIMENSIONES DE TRANSPORTACION
| Altura (con mofle) | 11’ (3.35m) |
| Altura (sin mofle) | 9’-6 ” (2.9m) |
| Largo | 54” (137cm) mas largo que el ancho de pavimentación |
| Ancho (con orugas) | 14’ (4.25m) |
| Ancho (sin orugas) | 12’ (3.65m) |
CAPACIDADES PARA SERVICIO Y RE-ABASTECIMIENTO
| Litros | Galones | |
| Tanque de Combustible | 360 | 95 |
| Tanque Aceite Hidráulico | 757 | 200 |
| Aceite Motor | 23 | 6 |
| Enfriador Motor | 23 | 6 |
| Suministro Auxiliar de Agua | 833 | 220 |
EQUIPO OPCIONAL
- Extensiones hasta 32’(9.75m)
- Múltiple de control de banco de cuatro vibradores
- Moldes de bordillo
- Instertador para ranurar machihembrado continuamente (por lado)
- Molde lateral para bloquear la ranura del machihembrado (por lado)
- Insertador de barra central
- Insertador manual de barra lateral (por lado)
- Cinturón terminador hiráulico
- Terminador final oscilante de 10′ (30.4m)
